مقایسه جامع سروو درایو و اینورتر؛ کدام برای ماشین سی ان سی مناسب تر است؟

مقدمه و اهمیت انتخاب صحیح درایو در ماشین های سی ان سی

در دنیای پیشرفته و رقابتی صنعت ساخت و تولید، انتخاب قطعات الکترونیکی مناسب می تواند تفاوت بین یک خط تولید پر بازده و یک سیستم پر هزینه و کم کارایی باشد. دو جزء حیاتی در کنترل حرکت محورهای ماشین های سی ان سی، سروو درایو و اینورتر هستند که هر کدام با فلسفه ای متفاوت طراحی شده اند. سوال اساسی اینجاست که کدام یک برای نیازهای خاص شما بهتر عمل می کند. آیا دقت فوق العاده سروو موتورها ارزش سرمایه گذاری بیشتر را دارد، یا انعطاف و مقرون به صرفه بودن اینورترها گزینه منطقی تری است.

در این گزارش تخصصی، با نگاهی عمیق و مبتنی بر داده های فنی، به مقایسه جامع این دو تکنولوژی می پردازیم. از اصول کاری و ساختار داخلی گرفته تا معیارهای انتخاب در پروژه های واقعی، همه چیز را با جزئیات بررسی خواهیم کرد. این مقاله نه تنها به مهندسان و اپراتورهای سی ان سی کمک می کند تا تصمیمات آگاهانه تری بگیرند، بلکه راهنمایی است برای مرکز اصلی فروش قطعات سی ان سی تا بتوانند دقیق ترین مشاوره را به مشتریان خود ارائه دهند.

سروو درایو چیست و چگونه کار می کند؟

در ماشین های سی ان سی، کیفیت نهایی کار مستقیماً به نحوه کنترل حرکت محورها وابسته است. هرچه این کنترل دقیق تر، سریع تر و پایدارتر باشد، خروجی دستگاه به استانداردهای صنعتی نزدیک تر خواهد بود. در همین نقطه است که سروو درایو به عنوان یکی از مهم ترین اجزای سیستم حرکتی سی ان سی نقش کلیدی ایفا می کند. سروو درایو، یک واحد الکترونیکی هوشمند است که وظیفه دارد فرمان های موقعیتی صادر شده از کنترلر سی ان سی را به حرکت کاملاً کنترل شده در موتور تبدیل کند؛ حرکتی که نه تنها سریع است، بلکه در هر لحظه تحت پایش و اصلاح قرار دارد.

برخلاف سیستم های ساده تر کنترلی، سروو درایو صرفاً فرمان حرکت را اجرا نمی کند، بلکه دائماً بررسی می کند که آیا موتور دقیقاً به همان موقعیتی رسیده که کنترلر درخواست کرده یا خیر. اگر کوچک ترین اختلافی حتی در حد چند میکرون وجود داشته باشد، سروو درایو بلافاصله جریان و ولتاژ خروجی را اصلاح می کند. همین ویژگی باعث می شود سروو درایو انتخاب اول ماشین های سی ان سی دقیق، دستگاه های قالب سازی، فرزهای سه و پنج محور و تجهیزات حساس صنعتی باشد.

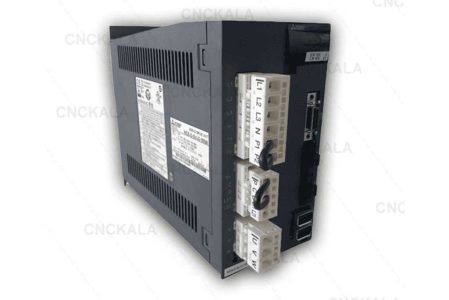

اجزای اصلی تشکیل دهنده یک سیستم سروو

هر سیستم سروو از سه جزء اساسی تشکیل می شود: سروو موتور، سروو درایو و سیستم فیدبک یا همان انکودر. این سه جزء به صورت یک حلقه بسته با یکدیگر در ارتباط هستند. نقش سروو درایو در این میان، مدیریت کل سیستم است؛ به طوری که اطلاعات موقعیت از انکودر دریافت شده، با فرمان کنترلر مقایسه می شود و بر اساس اختلاف، خروجی مناسب به موتور اعمال می گردد. این چرخه در هر ثانیه هزاران بار تکرار می شود.

سروو موتور برخلاف موتورهای القایی معمولی، برای کار در شرایط کنترلی طراحی شده است. این موتورها گشتاور بالا را حتی در سرعت های پایین حفظ می کنند و امکان تغییر جهت سریع بدون افت عملکرد را دارند. در ماشین سی ان سی، این موضوع اهمیت بسیار بالایی دارد، زیرا محورها باید بارها در زمان کوتاه شتاب بگیرند، متوقف شوند و جهت عوض کنند؛ کاری که بدون سروو موتور عملاً غیرممکن یا بسیار پرخطاست.

مفهوم حلقه بسته و نقش فیدبک در سروو درایو

مهم ترین تفاوت سروو درایو با سیستم های ساده تر، حلقه بسته کنترلی است. در این ساختار، خروجی سیستم یعنی حرکت موتور دائماً اندازه گیری و به ورودی بازگردانده می شود. این یعنی سروو درایو هیچ گاه فرض نمی کند که دستور درست اجرا شده، بلکه آن را اندازه گیری می کند. انکودر قطعه ای است که موقعیت، سرعت و حتی جهت حرکت محور را به سیگنال دیجیتال تبدیل می کند. این اطلاعات با دقت بسیار بالا گاهی تا چند هزار پالس در هر دور به سروو درایو ارسال می شود. هرچه دقت انکودر بیشتر باشد، سیستم قادر است خطاهای کوچک تری را تشخیص داده و اصلاح کند؛ موضوعی که در ماشین های سی ان سی حرفه ای حیاتی است.

در عمل، هیچ سیستم مکانیکی کاملاً بدون خطا نیست. لقی، اصطکاک، تغییر بار و حتی دما می تواند باعث انحراف محور شود. سروو درایو با استفاده از فیدبک انکودر، این خطاها را در لحظه اصلاح می کند. نتیجه این فرآیند، حرکتی روان، دقیق و تکرارپذیر است که مستقیماً روی کیفیت قطعه نهایی اثر می گذارد.

تکنولوژی های پیشرفته کنترل در سروو درایو های مدرن

سروو درایوهای نسل جدید از الگوریتم های پیچیده ای مانند کنترل برداری میدان یا FOC استفاده می کنند. این روش با تفکیک جریان موتور به دو مولفه تولیدکننده گشتاور و تولیدکننده شار مغناطیسی، اجازه می دهد تا گشتاور با دقت و سرعتی باورنکردنی کنترل شود. علاوه بر این، تکنیک مدولاسیون عرض پالس یا PWM با فرکانس های سوئیچینگ بالا، شکل موج خروجی را به قدری صاف می کند که لرزش و صدای موتور به حداقل ممکن می رسد. پشتیبانی از پروتکل های ارتباطی صنعتی مانند EtherCAT و PROFINET نیز امکان همگام سازی چندین محور با تاخیر زمانی نزدیک به صفر را فراهم می آورد.

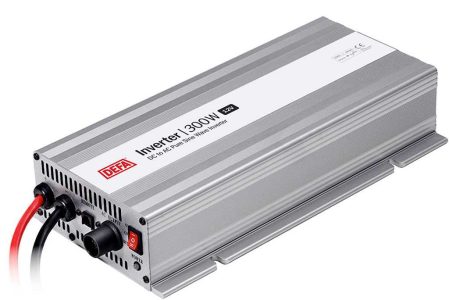

اینورتر یا درایو فرکانس متغیر چه وظیفه ای دارد؟

اینورتر یا درایو فرکانس متغیر که به اختصار VFD نامیده می شود، یکی از پرکاربردترین تجهیزات کنترلی در صنعت است که نقش اصلی آن کنترل سرعت موتورهای الکتریکی، به ویژه موتورهای القایی، محسوب می شود. در سیستم های سی ان سی، اینورتر معمولاً در قسمت هایی استفاده می شود که کنترل دقیق موقعیت اهمیت ندارد، اما تنظیم دور موتور و کنترل توان ضروری است؛ مانند اسپیندل های چرخشی.

برخلاف سروو درایو، اینورترها اغلب به صورت حلقه باز کار می کنند. یعنی فرمان سرعت توسط کنترلر ارسال می شود، اما هیچ بازخورد مستقیمی از موقعیت واقعی محور دریافت نمی گردد. همین موضوع موجب می شود اینورتر گزینه ای اقتصادی، ساده و قابل اتکا برای بسیاری از کاربردهای صنعتی باشد، اما برای محورهای دقیق سی ان سی محدودیت هایی داشته باشد.

اصول عملکرد اینورتر و کنترل سرعت موتور

اساس کار اینورتر، تغییر فرکانس و ولتاژ برق ورودی به موتور است. هرچه فرکانس بالاتر باشد، سرعت چرخش موتور افزایش می یابد و بالعکس. این فرآیند به کمک مدارات الکترونیکی قدرت انجام می شود و امکان تنظیم پیوسته سرعت را فراهم می کند؛ چیزی که در موتورهای متصل مستقیم به شبکه برق امکان پذیر نیست. برای اینکه موتور در سرعت های مختلف دچار افت گشتاور نشود، اینورتر نسبت مشخصی بین ولتاژ و فرکانس اعمال می کند که به آن کنترل V/F می گویند. این کنترل باعث می شود موتور در دامنه وسیعی از سرعت ها عملکرد پایداری داشته باشد.

تفاوت کنترل حلقه باز و حلقه بسته در اینورتر ها

اکثر اینورترهای معمولی در ماشین های سی ان سی از کنترل حلقه باز استفاده می کنند. در این حالت، اینورتر فرمان سرعت را اجرا می کند اما فیدبکی از سرعت واقعی موتور دریافت نمی نماید. این مدل برای بسیاری از کاربردهای اسپیندل که در آنها بار نسبتاً ثابت است و دقت سرعت مطلق چندان حیاتی نیست، کفایت می کند. با این حال، برای کاربردهای حساس تر مانند تراشکاری با قطرهای بزرگ یا مواد سخت، اینورترهای حلقه بسته نیز وجود دارند که با استفاده از یک انکودر مجزا بر روی موتور، سرعت واقعی را اندازه گیری کرده و خطا را اصلاح می کنند. این نوع، دقت سرعت و گشتاور بهتری ارائه می دهد اما هزینه و پیچیدگی سیستم را افزایش می دهد.

مقایسه جامع فنی سروو درایو و اینورتر

برای درک عمیق تر تفاوت ها، باید این دو فناوری را از جنبه های مختلف مهندسی مورد بررسی قرار داد. هر کدام از این سیستم ها برای حل یک مشکل خاص طراحی شده اند و مقایسه آن ها بدون در نظر گرفتن زمینه کاربرد، منصفانه نخواهد بود.

دقت موقعیت یابی و تکرارپذیری

وقتی صحبت از دقت در ماشین سی ان سی می شود، سروو درایوها به وضوح برتری دارند. سیستم حلقه بسته با فیدبک لحظه ای انکودر، خطای موقعیت را به طور مداوم ردیابی و اصلاح می کند. این خطا معمولاً در محدوده یک تا پنج میکرون برای سیستم های استاندارد و حتی کمتر برای سیستم های های اند است. علاوه بر این، دقت تکرارپذیری یعنی توانایی بازگشت به یک نقطه مشخص در چرخه های متوالی نیز بسیار بالا است. در مقابل، اینورترهای معمولی که موتور اسپیندل را می چرخانند، فاقد چنین مکانیزمی برای کنترل موقعیت هستند. دقت آن ها عمدتاً به دقت سرعت چرخش محدود می شود که در کاربردهای اسپیندل معمولاً کافی است، اما هرگز با دقت موقعیت یابی سروو قابل مقایسه نیست.

پاسخ گویی دینامیکی و زمان عکس العمل

پاسخ گویی دینامیکی به توانایی سیستم در دنبال کردن سریع و دقیق یک فرمان تغییر اشاره دارد. سروو درایوها به دلیل بهره های کنترلی بالا و زمان های نمونه برداری بسیار کوتاه اغلب زیر میلی ثانیه، می توانند به تغییرات فرمان در کسری از ثانیه پاسخ دهند. این ویژگی برای محورهایی که نیاز به تغییر جهت سریع، شتاب های بالا و دنبال کردن مسیرهای پیچیده دارند، حیاتی است. اینورتر کنترل کننده اسپیندل نیز پاسخ گویی خوبی برای تغییرات سرعت دارد، اما اولویت آن عموماً بر پایداری سرعت در بارهای متغیر است تا عکس العمل فوق سریع.

کنترل گشتاور و عملکرد در سرعت های پایین

یکی از نقاط قوت بارز سروو درایوها، توانایی تولید گشتاور نامی در سرعت های بسیار پایین، حتی در حالت ساکن است. این قابلیت برای عملیات هایی مانند رزوه زنی دقیق، قلاویزکاری یا هابینگ که نیاز به گشتاور ثابت در سرعت کم دارند، ایده آل است. اینورترهای معمولی در سرعت های خیلی پایین با چالش های جدی مواجه می شوند. کنترل ولتاژ فرکانس در فرکانس های پایین ناپایدار می شود و ممکن است منجر به لرزش یا توقف موتور شود. برای غلبه بر این مشکل، اینورترهای پیشرفته از الگوریتم های کنترل بردار بدون سنسور استفاده می کنند که عملکرد گشتاور در سرعت پایین را بهبود می بخشد، اما همچنان به پای سروو درایوها نمی رسد.

جدول مقایسه ای خلاصه

معرفی برترین برندهای سروو درایو و اینورتر در بازار

انتخاب برند مناسب تأثیر مستقیمی بر پایداری، دقت و طول عمر ماشین سی ان سی دارد. در ادامه تعدادی از معتبرترین برندهای جهانی و موجود در بازار ایران همراه با مشخصات کلیدی معرفی می شوند.

زیمنس Siemens سری SINAMICS

سروو درایوهای زیمنس به ویژه سری V90 و S120 از استانداردترین گزینه ها در صنعت سی ان سی هستند. سری V90 برای کاربردهای عمومی با دقت بالا و سری S120 برای ماشین های چند محوره پیچیده طراحی شده است. این درایوها از انکودرهای مطلق چند چرخشی پشتیبانی می کنند و پروتکل ارتباطی PROFINET را به صورت بومی ارائه می دهند.

یاسکاوا Yaskawa سری Sigma

یاسکاوا ژاپن با سری های Sigma-5 و Sigma-7 شناخته می شود. این سروو درایوها به پاسخ گویی دینامیکی فوق العاده و الگوریتم های پیشرفته لرزش گیری معروف هستند. سری Sigma-7 با فرکانس سوئیچینگ بالاتر، کنترل نرم تری را روی موتورهای با اینرسی پایین ارائه می دهد که برای رباتیک و سی ان سی های ظریف ایده آل است.

میتسوبیشی Mitsubishi سری MR-J

سری های MR-J4 و MR-J5 میتسوبیشی تعادل بسیار خوبی بین قیمت و عملکرد برقرار کرده اند. این درایوها دارای قابلیت تنظیم خودکار بهره ها هستند که راه اندازی را برای تکنسین ها ساده تر می کند. همچنین مقاومت بالایی در برابر نویزهای الکتریکی محیط های صنعتی دارند.

دلتا Delta سری ASDA

سروو درایوهای دلتا تایوان، به ویژه سری های A2 و A3، گزینه های اقتصادی و باکیفیتی هستند که سهم بزرگی از بازار ایران را در اختیار دارند. این درایوها از انکودرهای 24 بیتی پشتیبانی می کنند و برای ارتقای ماشین های سی ان سی قدیمی به سیستم های مدرن، انتخابی بسیار مقرون به صرفه محسوب می شوند.

اینورترهای LS و اینوت INVT

برای بخش اسپیندل، اینورترهای برند ال اس کره جنوبی و اینوت چین به دلیل دوام بالا و قیمت مناسب، محبوبیت زیادی دارند. این درایوهای فرکانس متغیر دارای قابلیت کنترل برداری بدون سنسور هستند که گشتاور راه اندازی خوبی را حتی در فرکانس های پایین تضمین می کند.

بررسی قیمت و فاکتور های موثر بر هزینه خرید در سال 1405

قیمت سروو درایو در بازار ایران به عوامل متعددی از جمله برند سازنده، توان خروجی، دقت کنترلی، نوع انکودر افزایشی یا مطلق، ولتاژ کاری و قابلیت های ارتباطی مانند EtherCAT یا Modbus وابسته است. سروو درایوهای برندهای معتبر اروپایی و ژاپنی معمولاً در رده قیمتی بالاتری قرار دارند. به عنوان مثال، قیمت یک مجموعه سروو درایو و موتور دلتا با توان پایین ممکن است از حدود 15 میلیون تومان آغاز شود، در حالی که نمونه های قدرتمند زیمنس یا یاسکاوا می توانند بسته به مشخصات، قیمتی بالای 100 میلیون تومان داشته باشند. نوسانات نرخ ارز نیز تأثیر مستقیم بر قیمت نهایی دارد.

قیمت اینورتر در بازار معمولاً پایین تر از سروو درایو است، زیرا اینورترها ساختار کنترلی ساده تری داشته و عمدتاً برای کنترل سرعت موتورهای الکتریکی به کار می روند. توان موتور، نوع کاربری سبک، نیمه سنگین یا سنگین، برند و وجود فیلترهای حفاظتی از مهم ترین عوامل تعیین کننده قیمت اینورتر هستند. اینورترهای تک فاز و توان پایین قیمت اقتصادی تری دارند و معمولاً در بازه 5 تا 20 میلیون تومان قرار می گیرند، در حالی که اینورترهای صنعتی با توان بالا و امکانات پیشرفته، هزینه بیشتری خواهند داشت.

کاربردهای بهینه هر فناوری در صنعت سی ان سی

در صنعت سی ان سی، شناخت کاربردها و مزایای ویژه هر فناوری، نقش کلیدی در بهینه سازی عملکرد و بهره وری دستگاه ایفا می کند. انتخاب فناوری بهینه، یعنی تخصیص سروو درایو به محورهای حساس و استفاده از اینورتر در کاربردهای اقتصادی تر، راهکاری برای داشتن دستگاهی با کیفیت صنعتی و هزینه معقول خواهد بود.

چه زمانی انتخاب سروو درایو ضروری است؟

انتخاب سروو درایو زمانی یک ضرورت غیرقابل انکار محسوب می شود که دقت، سرعت و هماهنگی حرکت در اولویت مطلق قرار داشته باشد. ماشین های فرز سی ان سی با قابلیت کانتورینگ پیشرفته، ماشین های لیزر و واترجت برای برش های دقیق، ماشین های سنگ زنی با تلرانس های زیر میکرون و ماشین های پلاستیک کاری و پرداخت نهایی به دلیل نیاز به موقعیت یابی سریع و دقیق در حین برش یا حکاکی، نیازمند سیستم سروو هستند. همچنین، هر سیستمی که شامل رباتیک یا ماشین های جمع آوری و جایگذاری با سرعت بالا باشد، از مزایای پاسخ گویی دینامیکی سروو بهره می برد.

نقش اینورتر در اجرای وظایف اسپیندل

در اغلب ماشین های سی ان سی، وظیفه اصلی کنترل چرخش ابزار برش یا همان اسپیندل بر عهده اینورتر است. این کاربرد شامل عملیاتی است که در آن، توان و کنترل دور متغیر مهم تر از کنترل موقعیت لحظه ای محور است. این موارد شامل فرزکاری عمومی و سوراخ کاری، برش های خطی ساده و کاربرد با موتورهای القایی استاندارد است. اگر موتور اسپیندل از نوع القایی و بدون انکودر باشد، تنها راه کنترل سرعت آن استفاده از اینورتر است.

ترکیب ایده آل در ماشین های سی ان سی مدرن

در یک ماشین سی ان سی پیشرفته و چند محوره، معماری ایده آل استفاده ترکیبی از هر دو فناوری است. سروو درایوها برای تمام محورهای حرکتی که نیاز به کنترل موقعیت دقیق، شتاب گیری سریع و سینکرون سازی کامل دارند، به کار می روند. در مقابل، اینورتر برای کنترل موتور اصلی اسپیندل که وظیفه دوران ابزار را بر عهده دارد و نیازمند مدیریت توان بالا و تنظیم دقیق دور برش است، استفاده می شود. این ترکیب، بهترین ویژگی های هر دو سیستم را به ارمغان می آورد.

راهنمای خرید و نکات کلیدی نگهداری

خرید تجهیزات الکترونیکی صنعتی نیازمند دقت بالایی است تا از هدر رفت سرمایه جلوگیری شود. برای خرید سروو درایو و اینورتر از نمایندگی های معتبر و دریافت مشاوره فنی، بررسی دقیق نیازهای پروژه الزامی است.

نکات حیاتی قبل از خرید سروو درایو و اینورتر

قبل از خرید سروو درایو، نوع کاربرد، دقت حرکتی مورد نیاز، توان موتور، نوع انکودر و سطح کنترلی سیستم را مشخص کنید. توجه به پروتکل های ارتباطی و قابلیت تنظیم پارامترها می تواند از بروز هزینه های اضافی در آینده جلوگیری کند. در خرید اینورتر، نوع کاربرد، توان موتور، ولتاژ ورودی و شرایط کاری محیط از مهم ترین فاکتورها هستند. وجود امکاناتی مانند حفاظت در برابر اضافه بار، کنترل PID و برند معتبر با پشتیبانی مناسب، نقش مهمی در یک خرید مطمئن ایفا می کند.

عیب یابی و نگهداری پیشگیرانه

برای افزایش طول عمر این تجهیزات، نصب صحیح و رعایت فاصله ایمنی از منابع نویز الکترومغناطیسی ضروری است. کابل های انکودر باید شیلد دار بوده و از کابل های قدرت جداگانه عبور کنند. تمیز نگه داشتن فن های خنک کننده درایو و بررسی دوره ای اتصالات ترمینال ها از نظر شل شدگی یا اکسیداسیون، از خرابی های ناگهانی جلوگیری می کند. در صورت مشاهده خطاهایی مانند اضافه جریان یا اضافه ولتاژ، ابتدا بار مکانیکی و منبع تغذیه را بررسی کنید قبل از اینکه فرض را بر خرابی درایو بگذارید.

سوالات متداول

جمع بندی نهایی

انتخاب بین سروو درایو و اینورتر کاملاً به ماهیت کاربرد مورد نظر در ماشین سی ان سی بستگی دارد. سروو درایو انتخاب برتر برای موقعیت یابی سریع، تکرارپذیری و حرکت های پیچیده است و برای محورهای خطی و دورانی اصلی ماشین های فرز و حکاکی ضروری است. هزینه آن بالاتر است اما دقت را تضمین می کند. اینورتر بهترین راهکار برای کنترل سرعت موتور اسپیندل است، جایی که هدف اصلی مدیریت توان و بهینه سازی دور برش در مقابل هزینه کمتر و سادگی نسبی است. در نهایت، ماشین های سی ان سی مدرن معمولاً از سروو درایوها برای کنترل حرکت محورها و از اینورترها برای کنترل موتور اسپیندل استفاده می کنند تا هم دقت موقعیت یابی و هم کارایی برش را به حداکثر برسانند.
