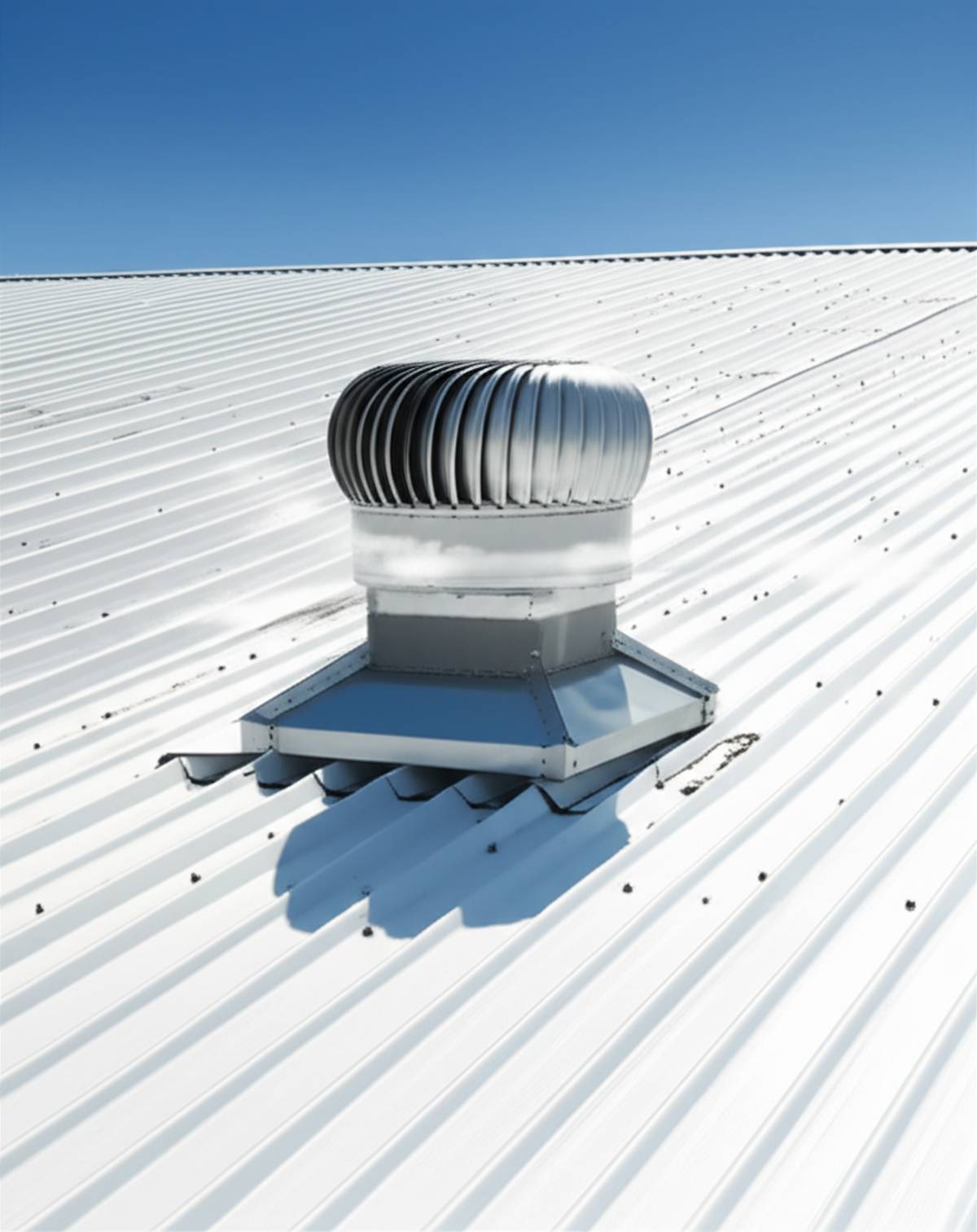

طریقه نصب و عملکرد هواکش سقفی بادی بدون موتور در سوله

هواکش سقفی بادی بدون موتور یا کلاهک گردان، یک سیستم تهویه طبیعی و کارآمد است که با استفاده از نیروی باد و اثر دودکشی، هوای گرم و آلوده را از بالاترین نقطه سقف سوله خارج می کند. نصب این سیستم نیازمند برش دقیق سقف، نصب پایه تبدیل چهارگوش به گرد، قرارگیری بدنه اصلی و آب بندی کامل با فلاشینگ و چسب های مخصوص است. این هواکش ها بدون مصرف برق، هزینه های انرژی را حذف کرده و با چرخش روان بلبرینگ های صنعتی، تهویه ای دائمی، بی صدا و مقرون به صرفه را برای فضاهای صنعتی، انبارها و کارگاه ها فراهم می آورند.

چرا تهویه سوله از اهمیت بالایی برخوردار است؟

هنگامی که وارد یک سوله صنعتی یا انبار های بزرگ می شویم، اولین چیزی که اغلب احساس می کنیم، می تواند دمای هوا، بوهای خاص، یا حتی حس سنگینی و سکون هوا باشد. این احساس، یادآور اهمیت حیاتی تهویه مناسب در این فضاهای گسترده است. سوله ها، با کاربری های گوناگون از انبارداری و تولید گرفته تا نگهداری محصولات، همواره با چالش های خاصی در زمینه تهویه دست و پنجه نرم می کنند. تصور کنید در اوج گرمای تابستان، هوای داغ و حبس شده در ارتفاعات سقف، چگونه می تواند بهره وری و سلامتی کارکنان را تحت تأثیر قرار دهد. این تنها یک نمونه از تجربه ناخوشایندی است که تهویه نامناسب به وجود می آورد. یا در فصول سرد، تجمع رطوبت و بخارات ناشی از فعالیت های صنعتی، چگونه به تدریج به سازه و حتی تجهیزات حساس آسیب می رساند و فرسودگی زودرس را به همراه دارد.

کیفیت هوای داخل سوله ها، فراتر از تنها دمای محیط است. وجود مداوم گرد و غبار، بخارات شیمیایی ناشی از فرآیند های تولید، بوی مواد اولیه و حتی رطوبت بیش از حد، همگی می توانند به مرور زمان بر سلامت بلند مدت کارکنان و کیفیت نهایی محصولات تأثیر منفی بگذارند. تجربه ای که بسیاری از مدیران و کارفرمایان داشته اند، به وضوح نشان می دهد که فضای نامناسب کاری، نه تنها باعث کاهش روحیه و راندمان می شود، بلکه می تواند به بروز بیماری های شغلی و افزایش غیبت پرسنل نیز منجر گردد. این چالش ها در سوله های بزرگ و بدون سیستم تهویه مناسب، به مراتب شدیدتر و محسوس تر هستند. در چنین شرایطی، هواکش گردان مکانیکی سقفی معمولاً به عنوان اولین راه حل به ذهن می رسد، و بدون هیچ موتور یا برق می تواند با جریان باد بچرخد و هوای داخل را به بیرون مکش کند و باعث ایجاد تهویه هوا شود.

هواکش سقفی بادی بدون موتور چیست و چگونه کار می کند؟

همیشه این سوال مطرح بوده است که چگونه می توان بدون استفاده از برق، هوای یک فضای بزرگ مانند سوله را به طور مؤثر تهویه کرد؟ پاسخ این پرسش در مکانیزم ساده اما هوشمندانه هواکش سقفی بادی نهفته است. این سیستم، که اغلب با نام کلاهک گردان نیز شناخته می شود، از اصول اولیه فیزیک و نیروهای طبیعی برای انجام وظیفه خود بهره می برد. تصور کنید هوای گرم و آلاینده ها در داخل سوله، مانند بخار آبی که از کتری بالا می رود، تمایل طبیعی به صعود به سمت سقف دارند. این همان اثر دودکشی است که هواکش بادی به بهترین شکل ممکن از آن استفاده می کند.

تعریف و مکانیزم کلی (اثر دودکشی و اصل برنولی)

مکانیزم عمل یک کلاهک بادی گالوانیزه بسیار جالب، هوشمندانه و در عین حال کارآمد است. اساس کار این سیستم بر دو اصل فیزیکی مهم استوار است: اول، اثر دودکشی و دوم، نیروی باد. هوای گرم به دلیل چگالی کمتر، سبک تر از هوای سرد است و همیشه تمایل طبیعی به بالا رفتن دارد. در سوله ها، منابع مختلف گرما از جمله ماشین آلات فعال، تابش نور خورشید بر سقف و حتی فعالیت های انسانی، باعث گرم شدن هوای داخلی می شوند. این هوای گرم، به آرامی به سمت بالاترین نقطه سوله، یعنی سقف، حرکت می کند و در آنجا به دام می افتد.

در همین حال، هواکش گردان روی سقف نصب می شود. پره های منحصر به فرد این هواکش ها به گونه ای دقیق و با ظرافت طراحی شده اند که حتی با کمترین وزش باد، به راحتی شروع به چرخش می کنند. چرخش این پره ها، یک نیروی گریز از مرکز ملایم ایجاد می کند و همزمان، جریان باد از روی سطح منحنی پره ها باعث ایجاد یک منطقه کم فشار در داخل هواکش می شود (بر اساس اصل برنولی). این منطقه کم فشار، به همراه تمایل طبیعی هوای گرم برای صعود، باعث می شود هوای گرم و آلوده از داخل سوله به سمت بالا مکش شده و به آرامی به بیرون هدایت شود.

اجزا و قطعات اصلی یک هواکش بادی

در نگاه اول، شاید یک هواکش سقفی بادی ساده به نظر برسد، اما هر جزء آن با دقت و مهندسی خاصی طراحی و ساخته شده تا بهترین عملکرد و طول عمر را داشته باشد.

• پره های آلومینیومی یا گالوانیزه: پره های هواکش، قلب تپنده و بخش فعال این سیستم هستند. پره هایی که معمولاً استفاده می شوند، از ورق گالوانیزه با کیفیت بالا و یا آلومینیوم سبک و مقاوم ساخته می شوند. طراحی خاص و منحنی این پره ها، به گونه ای است که حتی با یک نسیم ملایم نیز به راحتی شروع به چرخش می کنند.
• پایه استوانه ای و تکیه گاه: این بخش، ستون فقرات هواکش را تشکیل می دهد و وظیفه تحمل وزن و ایجاد پایداری را بر عهده دارد. پایه استوانه ای، سازه اصلی است که پره ها روی آن سوار می شوند.
• بلبرینگ صنعتی: شاید بلبرینگ کوچکترین جزء به نظر برسد، اما یکی از حیاتی ترین و حساس ترین قطعات در عملکرد هواکش سقفی بادی است. کیفیت بلبرینگ به طور مستقیم بر روان بودن چرخش پره ها و در نتیجه، کارایی کلی هواکش تأثیر می گذارد.
• پایه تبدیل (چهارگوش به گرد): این بخش، واسط مهمی بین سقف سوله و بدنه اصلی هواکش است. از آنجایی که سقف سوله ها معمولاً شیب دار هستند، این پایه تبدیل به خوبی کمک می کند تا هواکش به صورت تراز و کاملاً مطمئن روی سقف نصب شود و آب بندی کامل آن نیز تضمین گردد.

انواع جنس و ابعاد رایج هواکش های بادی برای سوله ها

تنوع در جنس و ابعاد هواکش های بادی، به شما امکان می دهد تا متناسب با نیازها و شرایط خاص سوله خود، بهترین گزینه را انتخاب کنید.

قطر هواکش (سانتی متر)	کاربرد متداول	ظرفیت تقریبی تهویه (متر مکعب بر ساعت)
30 تا 40	فضاهای کوچک، سرویس بهداشتی، انبار کوچک	500 تا 1000
50 تا 60	کارگاه های متوسط، سوله های کوچک، انبارها	1500 تا 3000
70 تا 90	سوله های صنعتی بزرگ، کارخانجات، مرغداری ها	3500 تا 7000 و بیشتر

برآورد قیمت هواکش بادی در سال 1405

قیمت هواکش های بادی بسته به جنس ورق، ضخامت، کیفیت بلبرینگ و نوسانات بازار متغیر است. با این حال، برآورد قیمت تقریبی برای محصولات با کیفیت متوسط رو به بالا در سال 1405 به شرح زیر است:

قطر هواکش	جنس بدنه	قیمت تقریبی (تومان)
40 سانتی متر	گالوانیزه	700,000 تا 1,000,000
60 سانتی متر	گالوانیزه	1,200,000 تا 1,800,000
90 سانتی متر	گالوانیزه	2,500,000 تا 3,500,000
60 سانتی متر	آلومینیوم	1,800,000 تا 2,500,000

راهنمای گام به گام طریقه نصب هواکش سقفی بادی در سوله

نصب صحیح هواکش سقفی بادی، کلید اصلی عملکرد بهینه و تضمین کننده طول عمر بالای آن است. هرچند این فرآیند پیچیدگی های یک هواکش مکانیکی را ندارد، اما نیاز به دقت، توجه به جزئیات و رعایت اصول مهندسی دارد تا از هرگونه نشتی، مشکل در عملکرد یا حتی خطرات ایمنی در آینده جلوگیری شود.

برنامه ریزی و آماده سازی قبل از نصب

قبل از هر اقدام فیزیکی بر روی سقف، یک برنامه ریزی دقیق و هوشمندانه، زیربنای یک نصب موفق و بدون نقص است.

• انتخاب محل بهینه: بهترین مکان برای نصب هواکش سقفی بادی، معمولاً بالاترین نقطه سقف سوله است؛ جایی که هوای گرم و آلاینده ها به طور طبیعی و بر اساس اثر دودکشی تجمع پیدا می کنند. این می تواند تیزی یا هشتی سقف باشد.
• تعیین تعداد و ابعاد مناسب: این امر به طور مستقیم به حجم هوای مورد نیاز برای تهویه بستگی دارد که خود تابعی از حجم کلی سوله و نوع فعالیت های انجام شده در آن است.
• تهیه ابزار و تجهیزات لازم: ابزار برش سقف (سنگ فرز یا قیچی ورق بر)، دریل، پیچ، پرچ، تجهیزات ایمنی (کمربند، کلاه، دستکش)، مواد آب بندی (چسب ماستیک، فلاشینگ) و نردبان ایمن.

مراحل عملی نصب (مرحله به مرحله با توضیحات جامع)

1. علامت گذاری و برش سقف: اولین گام، علامت گذاری بسیار دقیق محل برش روی سقف است. باید دقت کرد که قطر برش، کاملاً متناسب با قطر پایه تبدیل هواکش باشد. این برش باید تمیز، صاف و بدون آسیب رساندن به سازه اصلی سقف انجام شود.
2. نصب پایه تبدیل (چهارگوش به گرد): پس از اتمام برش، پایه تبدیل با دقت در محل برش ایجاد شده روی سقف قرار داده می شود. این پایه باید به دقت هم تراز شود و سپس با استفاده از پیچ و پرچ های مناسب، به سازه سقف محکم شود.
3. نصب بدنه اصلی هواکش بادی: در این مرحله، بدنه اصلی هواکش سقفی بادی، شامل پره ها و بلبرینگ، با دقت فراوان روی پایه تبدیل نصب شده قرار می گیرد. باید از تطابق کامل دهانه هواکش با پایه اطمینان حاصل شود.
4. آب بندی کامل اطراف محل نصب: برای آب بندی کامل و مطمئن، ابتدا از فلاشینگ استفاده می شود. سپس، با استفاده از چسب های سیلیکونی مقاوم در برابر اشعه ماوراء بنفش و تغییرات دمایی شدید، تمامی درزها و نقاط اتصال به دقت آب بندی می شوند.
5. بررسی نهایی و تست عملکرد: پس از اتمام تمامی مراحل نصب، باید اطمینان حاصل شود که پره های هواکش سقفی، به راحتی، آزادانه و بدون هیچ مانعی می چرخند و هیچ صدای غیرعادی یا لرزشی شنیده نمی شود.

نکات ایمنی ضروری در هنگام نصب

• همیشه باید از کمربند ایمنی استاندارد، کلاه ایمنی و دستکش های محافظ مناسب استفاده شود.
• در صورت وجود سیم کشی یا تجهیزات برقی فعال در نزدیکی محل نصب هواکش، حتماً و قبل از شروع هرگونه کار، برق منطقه به طور کامل قطع شود.
• قبل از اقدام به نصب، باید از استحکام و پایداری سازه سقف برای تحمل وزن هواکش و همچنین وزن نصاب ها و ابزارها اطمینان حاصل شود.

عوامل موثر بر کارایی و راندمان هواکش بادی در سوله

هواکش سقفی بادی، یک سیستم هوشمند و طبیعی است که از قدرت باد بهره می برد، اما عملکرد و راندمان آن تحت تأثیر عوامل مختلفی قرار می گیرد.

• سرعت و جهت باد غالب در منطقه: سرعت و جهت باد غالب در منطقه نصب، تأثیر مستقیم و چشمگیری بر کارایی و قدرت مکش آن دارد. در مناطقی با بادهای دائمی و با سرعت مناسب، راندمان هواکش ها به مراتب بالاتر خواهد بود.
• تعداد و قطر هواکش ها متناسب با حجم سوله: برای تهویه موثر یک سوله صنعتی بزرگ، باید تعداد و قطر هواکش ها با حجم کلی فضا و نیاز واقعی به تعویض هوا در ساعت متناسب باشد.
• ارتفاع نصب هواکش از سطح زمین و سقف: نصب هواکش در بالاترین نقطه سقف، بهره وری و اثربخشی آن را به حداکثر می رساند، زیرا هوای گرم و آلاینده ها به طور طبیعی به سمت بالا حرکت می کنند.
• وجود دریچه های ورود هوای تازه در نقاط پایین تر سوله: وجود دریچه ها یا بازشوهای مناسب در نقاط پایین تر سوله، به ورود طبیعی هوای خنک تر و تازه به داخل کمک می کند و چرخه تهویه طبیعی را به بهترین شکل ممکن تقویت می نماید.
• کیفیت ساخت و بلبرینگ های هواکش: بلبرینگ های با کیفیت و مرغوب، چرخش روان، آسان و بی صدایی را تضمین می کنند و حتی با بادهای ضعیف نیز هواکش را به حرکت در می آورند.

نگهداری و سرویس های دوره ای هواکش سقفی بادی

• بازدید چشمی منظم: هر چند ماه یکبار، یا حداقل سالی یک بار، توصیه می شود یک بازدید چشمی دقیق و کامل از هواکش های نصب شده روی سقف انجام دهید تا از سلامت فیزیکی پره ها و عدم گرفتگی آن ها اطمینان حاصل کنید.
• بررسی بلبرینگ ها و روانکاری در صورت نیاز: بررسی دوره ای روان بودن چرخش بلبرینگ ها و عدم وجود صدای غیرعادی، اهمیت ویژه ای دارد. در صورت لزوم، روانکاری با گریس مخصوص بلبرینگ، می تواند طول عمر آن ها را به طرز چشمگیری افزایش دهد.
• اطمینان از آب بندی سقف و رفع هرگونه نشتی: پوشش آب بندی اطراف محل نصب هواکش، باید به طور منظم و با دقت بررسی شود. در صورت مشاهده هرگونه نشتی یا آسیب احتمالی، باید بلافاصله اقدام به رفع آن نمایید.
• تمیز کردن گرد و غبار و آلاینده ها از روی پره ها: تمیز کردن ملایم پره ها با یک دستمال مرطوب و نرم، می تواند به حفظ کارایی، زیبایی و عملکرد بهینه هواکش کمک کند.

مقایسه هواکش بادی با سایر سیستم های تهویه سوله

مقایسه با هواکش های برقی (اگزاست فن های موتوردار)

اگزاست فن های موتوردار یا همان هواکش مکانیکی، سال ها است که در صنعت مورد استفاده قرار می گیرند و به دلیل قدرت بالا در جابجایی هوا شناخته شده اند. اما در کنار این مزایا، معایبی نیز دارند که می توانند تجربه استفاده از آن ها را تحت تأثیر قرار دهند:

دودکش صنعتی گالوانیزه و آهنی

• مصرف انرژی: اصلی ترین تفاوت و نقطه ضعف اگزاست فن ها، نیاز به برق و مصرف انرژی بسیار بالای آن ها است. هواکش سقفی بادی در این زمینه برتری مطلق دارد، زیرا کاملاً بدون برق کار می کند و هزینه های عملیاتی انرژی آن عملاً صفر است.
• هزینه اولیه: هزینه اولیه خرید و نصب یک هواکش مکانیکی، معمولاً بالاتر از هواکش بادی است، به دلیل وجود موتور، سیستم های کنترلی پیچیده تر، و نیاز به سیم کشی های تخصصی.
• نگهداری: هواکش های برقی نیاز به نگهداری منظم و پیچیده تری دارند. در حالی که نگهداری هواکش گردان بسیار ساده تر و کم هزینه تر است.
• صدا: موتور اگزاست فن ها می توانند صدای زیادی تولید کنند که محیط کاری را پر سر و صدا می سازد. هواکش بادی، به دلیل عدم وجود موتور، کاملاً بی صدا عمل می کند.

مقایسه با دریچه های تهویه سنتی

دریچه های تهویه سنتی، ابتدایی ترین شکل تهویه طبیعی هستند. این روش، بسیار کم هزینه است و نیازی به انرژی ندارد، اما در مقایسه با هواکش سقفی بادی، محدودیت ها و ضعف های زیادی دارد:

• کارایی: دریچه های سنتی، تهویه غیر فعالی را ارائه می دهند و جریان هوا به طور کامل به شرایط باد و اختلاف دمای طبیعی بستگی دارد. اما هواکش سقفی بادی، حتی با بادهای ملایم نیز به طور فعالانه هوا را مکش می کند.
• میزان جریان هوا: هواکش گردان، به دلیل طراحی آیرودینامیکی پیشرفته و چرخش فعال پره ها، حجم بسیار بیشتری از هوا را در مقایسه با یک دریچه ثابت با همان ابعاد جابجا می کند.
