نسبت ابعادی استاندارد یا SDR در لوله های پلیکا، شاخصی حیاتی است که از تقسیم قطر خارجی لوله بر ضخامت دیواره آن به دست می آید. این عدد بدون بعد، مستقیماً تعیین کننده مقاومت لوله در برابر فشار داخلی است؛ به طوری که هرچه مقدار SDR کوچکتر باشد، دیواره لوله ضخیم تر بوده و توانایی تحمل فشار بالاتری دارد. برای مثال، لوله ای با SDR 11 مقاومت بسیار بیشتری نسبت به لوله ای با SDR 35 دارد و برای خطوط اصلی آبرسانی تحت فشار استفاده می شود، در حالی که SDR های بالاتر برای سیستم های فاضلابی ثقلی و زهکشی مناسب هستند.
مفهوم SDR در لوله های پلیکا و اهمیت مهندسی آن
در مهندسی تاسیسات و طراحی شبکه های آبرسانی یا فاضلاب، انتخاب لوله مناسب تنها به قطر آن محدود نمی شود. یکی از پارامترهای بنیادین که رفتار مکانیکی لوله های پلیمری از جنس پی وی سی (PVC-U) را تحت شرایط مختلف تعیین می کند، نسبت ابعادی استاندارد یا Standard Dimension Ratio است که به اختصار SDR نامیده می شود. این شاخص بیانگر رابطه هندسی ثابت بین قطر خارجی لوله و ضخامت حداقل دیواره آن است.
اهمیت این پارامتر از آنجا ناشی می شود که لوله های پلیکا از مواد ترموپلاستیک ساخته شده اند و رفتار آن ها تحت تاثیر فشار داخلی سیال، دمای محیط و تنش های نصب قرار می گیرد. بر اساس استانداردهای بین المللی مانند ISO 4065 و ASTM D2241، لوله هایی که دارای SDR یکسان هستند، صرف نظر از قطر خارجی شان، توانایی تحمل فشار داخلی مشابهی را دارند. این ویژگی به مهندسان اجازه می دهد تا با اطمینان خاطر، لوله ها را برای کاربردهای مختلف از آبرسانی شهری تا زهکشی کشاورزی انتخاب کنند.
در واقع، SDR یک زبان مشترک بین تولیدکنندگان، مهندسان ناظر و پیمانکاران است که تضمین می کند لوله انتخابی، حداقل ضخامت لازم برای مقاومت در برابر تنش حلقوی (Hoop Stress) ناشی از فشار سیال را دارا می باشد. عدم توجه به این شاخص می تواند منجر به پدیده هایی مانند خزش (Creep)، ترک خوردگی تحت فشار یا شکست زودرس سیستم لوله کشی شود.
فرمول محاسبه SDR و مثال های کاربردی
محاسبه نسبت ابعادی استاندارد فرآیندی ساده اما بسیار دقیق است که بر پایه ابعاد فیزیکی لوله استوار می باشد. فرمول استاندارد و جهانی آن به صورت زیر تعریف می شود:
در این فرمول:
- D (Outside Diameter): قطر خارجی اسمی لوله که بر حسب میلی متر یا اینچ اندازه گیری می شود.
- t (Minimum Wall Thickness): ضخامت حداقل دیواره لوله که بر حسب همان واحد اندازه گیری قطر بیان می شود.
برای درک بهتر، یک مثال عملی از بازار ایران را بررسی می کنیم. فرض کنید یک لوله پلیکا با قطر خارجی 110 میلی متر (که معادل 4 اینچ است و پرکاربردترین سایز برای فاضلاب ساختمان محسوب می شود) در اختیار داریم. اگر طبق مشخصات فنی تولیدکننده، ضخامت دیواره این لوله 3.2 میلی متر باشد، محاسبات به صورت زیر خواهد بود:
SDR = 110 / 3.2 = 34.375
این عدد به نزدیک ترین مقدار استاندارد گرد شده و به عنوان SDR 35 شناخته می شود. این محاسبه نشان می دهد که لوله مذکور در دسته لوله های با دیواره نازک و فشار کاری پایین قرار می گیرد. توجه داشته باشید که SDR همواره یک عدد بدون بعد است و واحد اندازه گیری ندارد.
رابطه مستقیم SDR با کلاس فشاری (PN) و تحمل بار
یکی از حیاتی ترین جنبه های SDR، رابطه معکوس و مستقیم آن با فشار کاری لوله است. هرچه عدد SDR کوچکتر باشد، به این معنی است که مخرج کسر (ضخامت دیواره) بزرگتر است، در نتیجه لوله ضخیم تر بوده و فشار بیشتری را تحمل می کند. در صنعت لوله و اتصالات، این مفهوم با کلاس فشاری یا Nominal Pressure (PN) بیان می شود.
رابطه تقریبی بین فشار اسمی و SDR در لوله های پی وی سی از فرمول زیر پیروی می کند:
در این رابطه، HDS نشان دهنده استحکام هیدرواستاتیک طراحی (Hydrostatic Design Stress) ماده پلیمری است. برای لوله های PVC-U استاندارد، این مقدار معمولاً حدود 25 مگاپاسکال در نظر گرفته می شود.
| مقدار SDR | کلاس فشاری تقریبی (PN) | تحمل فشار (بار) | دسته بندی رایج در بازار ایران |
|---|---|---|---|
| 11 | PN 16 تا PN 25 | 16 تا 25 بار | فشار قوی |
| 17 | PN 10 | 10 بار | نیمه فشار |
| 26 | PN 6 | 6 بار | فشار ضعیف |
| 35 | PN 3.2 یا PN 4 | 3.2 تا 4 بار | مخصوص فاضلاب ثقلی |
این جدول نشان می دهد که برای یک پروژه آبرسانی شهری که نیاز به تحمل فشار 10 بار دارد، انتخاب لوله با SDR 17 الزامی است، در حالی که استفاده از لوله SDR 35 در همان شرایط منجر به ترکیدگی لوله خواهد شد.
تفاوت SDR و DR در لوله های پلیمری
در متون فنی و کاتالوگ های تولیدکنندگان، گاهی با اصطلاح DR یا Dimension Ratio مواجه می شوید. از نظر ریاضی و فرمول محاسباتی، هیچ تفاوتی بین SDR و DR وجود ندارد و هر دو از تقسیم قطر خارجی بر ضخامت دیواره به دست می آیند. با این حال، تفاوت ظریفی در کاربرد و استانداردسازی آن ها وجود دارد.

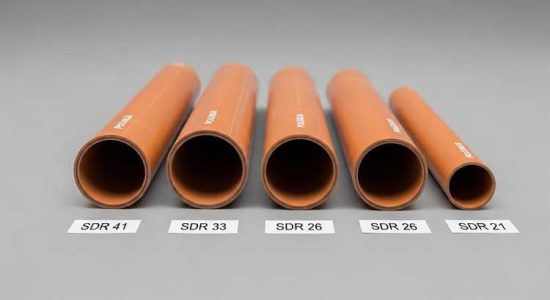

اصطلاح SDR (نسبت ابعادی استاندارد) به سری خاصی از اعداد ترجیحی اشاره دارد که توسط سازمان های استاندارد بین المللی تعریف شده اند، مانند 11، 17، 26 و 35. این اعداد به گونه ای انتخاب شده اند که پوشش دهنده اکثر نیازهای مهندسی باشند. در مقابل، DR یک اصطلاح عمومی تر است و می تواند برای هر عددی استفاده شود، حتی اگر در سری استاندارد SDR قرار نگیرد. به طور سنتی، SDR بیشتر در صنعت لوله های پی وی سی (PVC) رایج است، در حالی که DR اغلب در مشخصات فنی لوله های پلی اتیلن (HDPE) دیده می شود، هرچند امروزه این دو اصطلاح به صورت همپوشان و قابل تعویض استفاده می شوند.
کاربردهای عملی لوله پلیکا بر اساس مقادیر مختلف SDR
شناخت کاربردهای هر رده از لوله ها، از انتخاب اشتباه و تحمیل هزینه های اضافی جلوگیری می کند. در پروژه های ساختمانی و صنعتی ایران، تفکیک زیر به طور گسترده رعایت می شود:
لوله های با SDR بالا (دیواره نازک)
لوله هایی با SDR 26 و 35 به دلیل داشتن دیواره نازک تر، وزن کمتر و قیمت پایین تر، گزینه ای اقتصادی محسوب می شوند. این لوله ها برای سیستم هایی طراحی شده اند که در آن ها سیال بدون فشار مضاعف و صرفاً تحت نیروی گرانش جریان دارد. رایج ترین کاربرد این لوله ها عبارت است از:
- شبکه های جمع آوری فاضلاب خانگی و شهری (به ویژه سایز 110 میلی متر و بالاتر).
- سیستم های زهکشی کشاورزی و هدایت آب های سطحی.
- لوله های محافظ کابل های برق و مخابرات در زیر زمین (لوله های برق پلیکا).
لوله های با SDR پایین (دیواره ضخیم)
لوله هایی با SDR 11 و 17 به دلیل ضخامت دیواره بالا، مقاومت مکانیکی فوق العاده ای در برابر فشارهای داخلی و ضربه های خارجی دارند. این ویژگی آن ها را برای کاربردهای حیاتی مناسب می سازد:
- خطوط اصلی انتقال آب آشامیدنی در شبکه های شهری و روستایی.
- سیستم های آبیاری تحت فشار (قطره ای و بارانی) در کشاورزی صنعتی.
- انتقال سیالات شیمیایی و صنعتی در کارخانجات که نیاز به اطمینان بالا در برابر نشتی دارند.
- رایزرهای اصلی آب در ساختمان های بلندمرتبه که فشار پمپ در طبقات پایین بسیار بالاست.
استانداردهای رایج و راهنمای خرید لوله پلیکا در بازار ایران
هنگام خرید لوله پلیکا برای پروژه، توجه به چند نکته کلیدی می تواند کیفیت و طول عمر سیستم را تضمین کند. در بازار ایران، لوله ها اغلب با عناوین تجاری فشار قوی، نیمه فشار و فشار ضعیف شناخته می شوند که معادل مستقیم همان مقادیر SDR هستند.
برای انتخاب صحیح، ابتدا حداکثر فشار کاری سیستم (شامل فشار پمپ و ضربه قوچ) را محاسبه کنید. سپس با در نظر گرفتن ضریب اطمینان، SDR متناظر با آن فشار را از جداول استاندارد استخراج نمایید. همچنین به یاد داشته باشید که با افزایش دمای سیال، مقاومت مکانیکی لوله های پی وی سی کاهش می یابد؛ بنابراین در محیط های گرم یا برای انتقال سیالات گرم، باید ضریب کاهشی دما را در نظر گرفت و ممکن است نیاز به انتخاب لوله ای با SDR پایین تر (ضخیم تر) باشد.
اشتباهات رایج در انتخاب و نصب لوله های پلیکا
حتی با انتخاب صحیح SDR، اشتباهات اجرایی می تواند عملکرد لوله را به خطر بیندازد. یکی از رایج ترین اشتباهات، استفاده از لوله های با SDR بالا (نازک) برای خطوطی است که به طور موقت تحت فشار قرار می گیرند، مانند تست هیدرواستاتیک سیستم که معمولاً با فشاری بالاتر از فشار کاری عادی انجام می شود. اشتباه دیگر، نادیده گرفتن پشتیبانی و ساپورت گذاری مناسب است؛ لوله های با SDR بالا به دلیل نازک بودن دیواره، در صورت عدم ساپورت گذاری صحیح در فواصل استاندارد، دچار شکم دادن و تغییر شکل دائمی می شوند.
همچنین، برخی پیمانکاران به اشتباه قطر داخلی لوله را مبنای محاسبات قرار می دهند، در حالی که تمام استانداردهای SDR بر اساس قطر خارجی (OD) تعریف شده اند. این اشتباه محاسباتی می تواند منجر به خرید لوله ای با تحمل فشار ناکافی شود.
سوالات متداول
آیا SDR تنها عامل تعیین کننده مقاومت لوله است؟
خیر. اگرچه SDR شاخص اصلی است، اما جنس مواد اولیه (گرید رزین پی وی سی)، کیفیت فرآیند اکستروژن، دمای محیط نصب و نحوه اتصال و ساپورت گذاری نیز به طور مستقیم بر مقاومت نهایی و طول عمر لوله تاثیر می گذارند.
چگونه می توان SDR مناسب برای پروژه فاضلاب ساختمان را تعیین کرد؟
برای سیستم های فاضلابی ثقلی در ساختمان که فشار داخلی ناچیز است، استفاده از لوله هایی با SDR 35 یا 26 (معروف به لوله های فشار ضعیف یا نیمه فشار) کاملاً کافی، استاندارد و مقرون به صرفه است.
آیا لوله های پلیکا با SDR پایین گران تر هستند؟
بله. از آنجا که SDR پایین به معنای ضخامت دیواره بیشتر است، مقدار مواد اولیه مصرفی برای تولید هر متر لوله افزایش می یابد که این امر مستقیماً منجر به بالاتر رفتن قیمت نهایی محصول می شود.
جمع بندی نهایی
درک مفهوم SDR در لوله های پلیکا، کلید طراحی و اجرای یک سیستم لوله کشی ایمن، کارآمد و اقتصادی است. این شاخص ساده اما قدرتمند، رابطه مستقیم بین ابعاد هندسی لوله و توانایی آن در تحمل فشار را نشان می دهد. با انتخاب آگاهانه SDR متناسب با نیاز پروژه، چه برای یک سیستم آبرسانی تحت فشار بالا و چه برای یک شبکه فاضلاب ثقلی، می توان از بروز حوادث پرهزینه، نشتی و تعویض زودرس لوله ها جلوگیری کرد. همواره توصیه می شود در کنار توجه به SDR، به نشان های استاندارد ملی و کیفیت مواد اولیه تولیدکننده نیز توجه ویژه ای داشته باشید تا دوام و پایداری تاسیسات خود را برای دهه های آینده تضمین نمایید.
