تیرآهن ۱۶ چیست و مشخصات فنی آن چگونه است

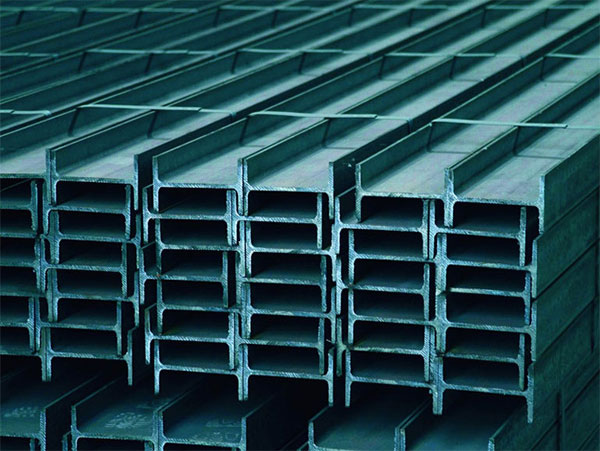

تیرآهن ۱۶ یکی از پرکاربردترین مقاطع فولادی در صنعت ساختمان سازی است که به دلیل تعادل مناسب بین مقاومت و وزن، در اجرای سقف ها، ستون های فرعی و خرپاها مورد استفاده قرار می گیرد. این مقطع فولادی که عمدتا با استاندارد IPE (فرم اروپایی) در ایران تولید می شود، دارای سطح مقطعی به شکل حرف I انگلیسی است. شناخت دقیق ابعاد این مقطع برای مهندسان و پیمانکاران جهت تطبیق با نقشه های سازه ای الزامی است.
- ارتفاع کل مقطع: ۱۶۰ میلی متر
- عرض بال: ۸۲ میلی متر
- ضخامت جان: ۵ میلی متر
- ضخامت بال: ۷.۴ میلی متر
این ابعاد بر اساس استانداردهای بین المللی مانند DIN آلمان و EN اروپا تعریف شده اند و مبنای محاسبه ممان اینرسی و مقاومت خمشی تیر قرار می گیرند. هرگونه تغییر در این ابعاد، حتی در حد میلی متر، می تواند خواص مکانیکی مقطع را تحت تاثیر قرار دهد.
وزن استاندارد تیرآهن ۱۶ بر اساس جدول اشتال
جدول اشتال (Stahl) به عنوان مرجع اصلی مهندسان عمران، وزن واحد طول تیرآهن ۱۶ را ۱۵.۸ کیلوگرم در هر متر تعیین کرده است. با ضرب این عدد در طول استاندارد شاخه های تولیدی (۱۲ متر)، وزن اسمی هر شاخه برابر با ۱۸۹.۶ کیلوگرم (تقریبا ۱۹۰ کیلوگرم) به دست می آید. این عدد با فرض چگالی فولاد ساختمانی (حدود ۷۸۵۰ کیلوگرم بر متر مکعب) و گرید معمول ST37 محاسبه شده است. هرگونه انحراف قابل توجه از این عدد، نشان دهنده تغییر در ابعاد واقعی مقطع یا استفاده از فرآیندهای تولید با تلرانس منفی است.

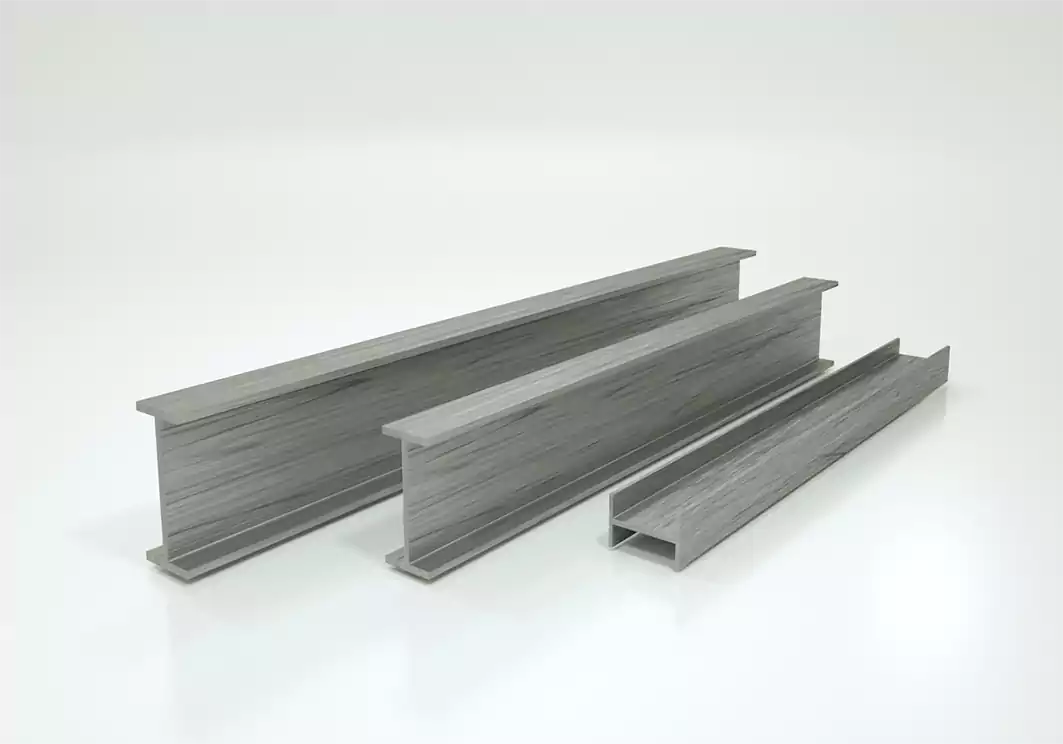

جدول جامع مقایسه وزن تیرآهن ۱۶ در کارخانه های ایران
یکی از چالش های اصلی خریداران، تفاوت وزن محصولات مشابه در برندهای مختلف است. برخی کارخانه ها برای کاهش قیمت تمام شده، تیرآهن را در محدوده پایین تلرانس مجاز (نسخه سبک) تولید می کنند. جدول زیر بر اساس آخرین داده های بازار و مشخصات فنی کارخانه ها تهیه شده است:
| نام کارخانه | نوع تولید | وزن تقریبی شاخه ۱۲ متری (کیلوگرم) | توضیحات فنی و کاربرد |
|---|---|---|---|
| ذوب آهن اصفهان | IPE استاندارد | ۱۹۰ تا ۱۹۵ | نزدیک ترین وزن به جدول اشتال با تلرانس بسیار پایین. مناسب برای سازه های حساس. |
| فایکو (البرز ایرانیان) | IPE سبک | ۱۷۰ تا ۱۷۵ | تولید شده با تلرانس منفی برای کاهش هزینه های تمام شده. نیازمند تایید مهندس ناظر. |
| گروه ملی اهواز (کوثر) | IPE متغیر | ۱۶۷ تا ۱۸۰ | دارای تنوع در گریدهای سبک و سنگین بسته به خط تولید و سفارش مشتری. |
| نورد یزد | IPE سبک | ۱۷۰ تا ۱۸۵ | مناسب برای پروژه هایی با حساسیت وزنی متوسط و بودجه محدود. |
| جهان فولاد غرب (کرمانشاه) | IPE سبک | حدود ۱۷۰ | گزینه ای اقتصادی برای سازه های سبک و دهانه های کوتاه. |
| ظفر بناب | IPE سبک | ۱۷۰ تا ۱۷۵ | تولید منطقه ای با تمرکز بر بازارهای شمال غرب کشور و پروژه های کوچک مقیاس. |
فرمول محاسبه دستی وزن تیرآهن ۱۶
برای محاسبه دقیق وزن، می توانید از فرمول پایه زیر استفاده کنید. این فرمول برای مقاطع استاندارد صادق است و برای مقاطع سبک تولیدی برخی کارخانه ها، باید وزن اعلام شده توسط کارخانه را در فرمول جایگزین نمایید.
به عنوان مثال عملی، برای یک شاخه ۱۲ متری استاندارد:
- وزن هر متر تیرآهن ۱۶ = ۱۵.۸ کیلوگرم
- طول شاخه = ۱۲ متر
- وزن نهایی = ۱۵.۸ × ۱۲ = ۱۸۹.۶ کیلوگرم
عوامل موثر بر تفاوت وزن تیرآهن در کارخانه های مختلف
تفاوت وزن تیرآهن ۱۶ در تمامی کارخانه ها پدیده ای رایج است و دلایل فنی مشخصی دارد:
- تلرانس تولید: استانداردهای ملی و بین المللی اجازه می دهند ابعاد و وزن نهایی محصول در یک بازه مشخص (مثلا ۴ درصد) با مقدار اسمی تفاوت داشته باشد. کارخانه ها گاهی عمداً در محدوده پایین این بازه تولید می کنند.
- تکنولوژی نورد گرم: دقت غلتک ها و ماشین آلات نورد در کارخانه های پیشرفته تر، منجر به تولید مقاطعی با ابعاد دقیق تر و وزن نزدیک تر به استاندارد می شود. ماشین آلات فرسوده ممکن است تلرانس های بیشتری ایجاد کنند.
- ترکیب شیمیایی فولاد: تفاوت جزئی در درصد عناصری مانند کربن و منگنز می تواند چگالی نهایی فولاد را تغییر دهد، هرچند این تاثیر بر وزن کلی بسیار ناچیز است و عامل اصلی تفاوت، تغییر ابعاد هندسی است.
تاثیر وزن تیرآهن ۱۶ بر قیمت، ایمنی و محاسبات سازه
وزن تیرآهن به طور مستقیم بر بار مرده سازه تاثیر می گذارد. اگر مهندس طراح، سازه را بر اساس وزن ۱۹۰ کیلوگرم محاسبه کرده باشد، استفاده از تیرآهنی با وزن ۱۷۰ کیلوگرم به معنای کاهش سطح مقطع و در نتیجه کاهش ممان اینرسی و مقاومت مقطع است. این موضوع می تواند منجر به خیز بیش از حد سقف یا کاهش ظرفیت باربری شود.
از طرف دیگر، قیمت تیرآهن در بازار بر اساس وزن (کیلوگرم یا تن) تعیین می شود. بنابراین تیرآهن های سبک تر قیمت پایین تری دارند. این کاهش قیمت ممکن است در نگاه اول جذاب باشد، اما نباید به قیمت از دست رفتن ایمنی سازه و رد شدن نظارت مهندس ناظر تمام شود.

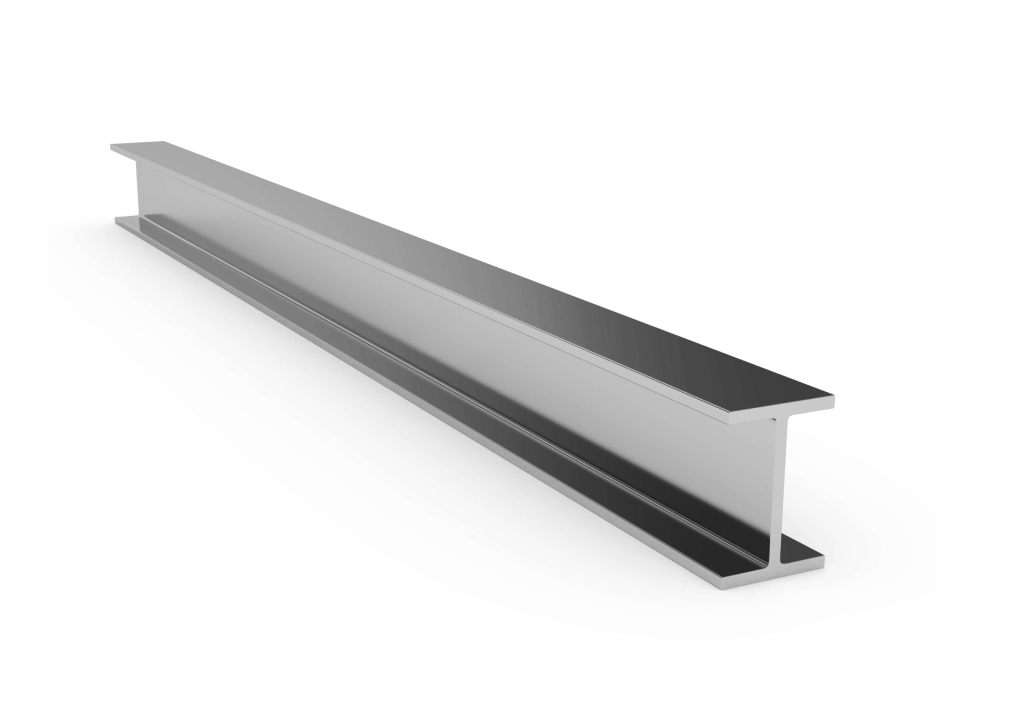

راهنمای خرید و تشخیص تیرآهن ۱۶ استاندارد
برای اطمینان از خرید محصول مناسب، رعایت نکات زیر ضروری است:
- بررسی ظاهری: سطح تیرآهن باید عاری از ترک های عمقی، تابیدگی شدید و زدگی باشد. بال ها و جان باید صاف و یکنواخت باشند.
- درخواست برگ آنالیز کارخانه: این سند ترکیب شیمیایی و خواص مکانیکی (مانند تنش تسلیم و مقاومت کششی) را تایید می کند و نشان می دهد محصول با کدام استاندارد تولید شده است.
- کنترل برگ باسکول: وزن خالص بار درج شده در قبض باسکول را با تعداد شاخه ها و وزن مورد انتظار مقایسه کنید. هرگونه مغایرت فاحش باید پیگیری شود.
- توجه به حک کارخانه: نام یا لوگوی کارخانه تولید کننده باید به صورت برجسته و واضح روی بال تیرآهن حک شده باشد که نشان دهنده اصالت کالا است.
مقایسه وزن تیرآهن ۱۶ با سایزهای ۱۴ و ۱۸
درک جایگاه تیرآهن ۱۶ در مقایسه با سایزهای مجاور، به انتخاب بهینه تر کمک می کند. جدول زیر این مقایسه را بر اساس استاندارد اشتال نشان می دهد:
| سایز تیرآهن (IPE) | وزن هر متر (کیلوگرم) | وزن شاخه ۱۲ متری (کیلوگرم) | کاربرد رایج |
|---|---|---|---|
| تیرآهن ۱۴ | ۱۲.۹ | ۱۵۵ | تیرهای فرعی سبک، خرپا، ستون های با بارگذاری کم |
| تیرآهن ۱۶ | ۱۵.۸ | ۱۹۰ | تیرهای اصلی و فرعی در سقف، ستون های متوسط |
| تیرآهن ۱۸ | ۱۸.۸ | ۲۲۶ | تیرهای اصلی با دهانه های بزرگ تر، ستون های با بارگذاری بیشتر |
سوالات متداول
آیا تیرآهن ۱۶ سبک برای ساخت سقف مجاز است؟
تنها در صورتی مجاز است که مهندس محاسب سازه، محاسبات را بر اساس وزن و ابعاد واقعی همان تیرآهن سبک انجام داده و آن را در نقشه های اجرایی تایید کرده باشد. استفاده خودسرانه از مقاطع سبک تر ممنوع است.
وزن تیرآهن ۱۶ ذوب آهن چقدر است؟
وزن هر شاخه ۱۲ متری تیرآهن ۱۶ ذوب آهن اصفهان حدود ۱۹۰ کیلوگرم است که نزدیک ترین مقدار به استاندارد جهانی اشتال می باشد و به عنوان مرجع کیفیت در بازار شناخته می شود.
چگونه وزن واقعی تیرآهن را در محل پروژه کنترل کنیم؟
بهترین روش، مقایسه وزن خالص درج شده در برگ باسکول معتبر با تعداد شاخه های دریافتی و ضرب آن در وزن واحد اعلام شده توسط کارخانه است. همچنین بررسی ضخامت جان و بال با کولیس می تواند انحراف از استاندارد را نشان دهد.
