بررسی کامل سنسورهای CNC؛ انواع، ویژگی‌ها، کاربردها و راهنمای انتخاب

سنسورها در دستگاه CNC وظیفه اندازه گیری دقیق موقعیت، سرعت، دما، فشار و ارتعاش را بر عهده دارند و بدون آن ها اجرای عملیات ماشین کاری در ابعاد میکرونی غیرممکن است. مهم ترین سنسورهای این دستگاه ها شامل انکودرهای خطی و چرخشی، سنسورهای مجاورتی القایی و خازنی، تول ستر (Tool Setter) برای تنظیم ارتفاع محور Z، سنسورهای دما و ارتعاش برای محافظت از اسپیندل، و لودسل ها برای کنترل نیروی برش هستند. انتخاب صحیح سنسور باید بر اساس نوع دستگاه (فرز، تراش، پانچ)، شرایط محیطی، دقت مورد نیاز و برند معتبری مانند Omron، Heidenhain، Autonics و Fanuc انجام شود تا از استهلاک زودهنگام، خطای ابعادی و توقف خط تولید جلوگیری گردد.

سنسور CNC چیست و چرا قلب تپنده ماشین افزار مدرن محسوب می شود؟

در دنیای ماشین کاری دقیق، هیچ دستگاه CNC بدون وجود سنسورهای هوشمند نمی تواند به دقتی در حد میکرون برسد. سنسور در واقع چشم، گوش و حس لامسه ماشین افزار است که پارامترهای فیزیکی را اندازه گیری کرده و به سیگنال الکتریکی قابل فهم برای کنترلر (Controller) و PLC تبدیل می کند. این سیگنال ها در حلقه بسته کنترلی یا همان Feedback Loop به درایو سروو (Servo Drive) ارسال می شوند و دستگاه بر اساس آن ها حرکت محورها، سرعت اسپیندل و وضعیت ابزار را اصلاح می کند.

در نبود این تجهیزات، حتی پیشرفته ترین ماشین های تراش و فرز CNC هم نمی توانند دستورهای G-code را با دقت اجرا کنند. خطاهای موقعیت یابی، شکست ابزار، سایش زودرس قطعه کار و در نهایت تولید قطعات بی کیفیت از پیامدهای مستقیم استفاده از سنسورهای ضعیف یا فرسوده است. به همین دلیل، صنعت گران حرفه ای همواره روی کیفیت این قطعات حساسیت ویژه ای دارند و برای تهیه آن ها به مرکز فروش قطعات CNC معتبر مراجعه می کنند.

تفاوت سنسورهای موقعیت، سرعت و نیرو در دستگاه CNC

سنسورها در ماشین افزار بر اساس پارامتر اندازه گیری به سه گروه اصلی تقسیم می شوند. سنسورهای موقعیت (Position Sensors) مانند انکودر و خط کش دیجیتال، مکان دقیق ابزار و میز کار را در سه محور X، Y و Z مشخص می کنند. سنسورهای سرعت (Speed Sensors) مانند تاکومتر و انکودر سرعت، دور موتور اسپیندل و نرخ پیشروی (Feed Rate) را کنترل می کنند. سنسورهای نیرو (Force Sensors) مانند لودسل و پیزوالکتریک، فشار اعمالی ابزار روی قطعه کار و گشتاور اسپیندل را اندازه می گیرند. ترکیب اطلاعات این سه گروه در کنترلر، امکان اجرای عملیات ماشین کاری پیچیده مانند حکاکی میکرونی، تراش قطعات توربین و فرز قالب های پیچیده را فراهم می کند.

انواع سنسورهای مورد استفاده در سیستم های CNC

شناخت دقیق انواع سنسورها، اولین گام برای عیب یابی، تعمیرات و ارتقای دستگاه است. در ادامه هر دسته را به طور تخصصی بررسی می کنیم.

1. انکودر و خط کش دیجیتال (Linear/Rotary Encoder)

انکودر مهم ترین سنسور فیدبک در سیستم های سروو موتور (Servo Motor) است. این قطعه حرکت چرخشی یا خطی را به پالس الکتریکی تبدیل می کند و به درایو می گوید موتور دقیقاً در چه زاویه ای قرار دارد. انکودرها از نظر ساختار به دو دسته افزایشی (Incremental) و مطلق (Absolute) تقسیم می شوند.

انکودرها از نظر فناوری نیز به دو دسته نوری (Optical) و مغناطیسی (Magnetic) تقسیم می شوند. نوع نوری دقت بالاتری دارد اما به گرد و غبار، روغن و شوک حساس است. نوع مغناطیسی در محیط های آلوده کارگاه و در مجاورت تراشه های فلزی مقاومت بیشتری دارد و به همین دلیل در دستگاه های فرز و تراش صنعتی کاربرد گسترده ای دارد.

2. سنسورهای مجاورتی (Proximity Sensors)

سنسورهای مجاورتی برای تشخیص حضور یا عدم حضور قطعه کار بدون تماس فیزیکی استفاده می شوند. این سنسورها در سیستم های تعویض ابزار خودکار (ATC)، تعیین نقطه صفر ماشین (Home Position) و شمارش قطعات کاربرد دارند.

• سنسور القایی (Inductive): فقط فلزات را تشخیص می دهد. فاصله سوییچینگ (Switching Distance) آن بین 1 تا 40 میلی متر است و در محیط های آلوده به روغن و آب عملکرد پایداری دارد. برندهای معتبری مانند فروش قطعات سی ان سی مدل های NPN و PNP این سنسور را ارائه می دهند.
• سنسور خازنی (Capacitive): قابلیت تشخیص مواد غیرفلزی مانند پلاستیک، چوب و مایعات را دارد. در دستگاه های CNC چوب و برش لیزر کاربرد دارد.
• سنسور نوری یا فوتوالکتریک (Photoelectric): با استفاده از پرتو نور (معمولاً مادون قرمز) فواصل دورتر و حتی اجسام شفاف را تشخیص می دهد. سه نوع Diffuse، Retro-reflective و Through-beam از این سنسور در اتوماسیون دستگاه CNC استفاده می شود.

3. سنسور تنظیم ارتفاع ابزار (Tool Setter)

این سنسور که با نام های Touch Probe، Z-Setter یا Tool Length Sensor نیز شناخته می شود، وظیفه اندازه گیری دقیق طول ابزار نسبت به میز کار را بر عهده دارد. با یک تماس کوتاه با نوک فرز یا مته، سنسور سیگنال را به کنترلر ارسال کرده و طول ابزار در جدول Offset ذخیره می شود. این قابلیت باعث می شود پس از هر بار تعویض ابزار، نیازی به تنظیم دستی نباشد و خطای اپراتور حذف گردد.

4. سنسورهای دما (Temperature Sensors)

اسپیندل اصلی ترین منبع تولید حرارت در دستگاه CNC است. افزایش دما نه تنها روی دقت ابعادی قطعه تأثیر می گذارد، بلکه عمر بلبرینگ های اسپیندل را نیز به شدت کاهش می دهد. انواع سنسورهای دمایی مورد استفاده:

• ترموکوپل (Thermocouple): انواع K، J و PT100 که دمای اسپیندل و سیستم خنک کاری را رصد می کنند.
• RTD (Resistance Temperature Detector): دقت بالاتری نسبت به ترموکوپل دارد و در سیستم های حساس استفاده می شود.
• ترمیستور (Thermistor): برای کنترل دمای درایوهای سروو و تابلو برق کاربرد دارد.

5. سنسورهای فشار، نیرو و گشتاور

در عملیات سنگین مانند فرز قالب های فولادی یا تراش قطعات آلیاژی، کنترل نیروی برش حیاتی است. لودسل ها (Load Cells) نیروی عمودی و جانبی را اندازه می گیرند و سنسورهای پیزوالکتریک گشتاور اسپیندل و نیروی دینامیکی برش را ثبت می کنند. این داده ها به سیستم Adaptive Control اجازه می دهند در صورت افزایش بیش از حد نیرو، سرعت پیشروی را کاهش دهد و از شکستن ابزار جلوگیری کند.

6. سنسورهای ارتعاش و شتاب سنج (Vibration/Accelerometer)

ارتعاش غیرعادی در اسپیندل یا میز کار، اولین نشانه خرابی بلبرینگ، لقی بال اسکرو (Ball Screw) یا عدم تعوازن ابزار است. شتاب سنج های پیزوالکتریک با پایش فرکانس ارتعاش، می توانند پیش از وقوع خرابی کامل به اپراتور هشدار دهند. این فناوری بخشی از سیستم Condition Monitoring در ماشین های مدرن محسوب می شود.

7. سنسورهای فشار هیدرولیک و پنوماتیک

در دستگاه های CNC مجهز به سیستم گیره هیدرولیکی، چنج تولر (Tool Changer) یا ترمزهای پنوماتیکی، سنسورهای فشار نقش کلیدی دارند. افت ناگهانی فشار معمولاً نشان دهنده نشتی روغن، خرابی پمپ یا گرفتگی فیلتر است.

جدول مقایسه جامع انواع سنسورهای CNC

عوامل کلیدی در انتخاب سنسور مناسب برای دستگاه CNC

انتخاب اشتباه سنسور می تواند منجر به خطای مکرر آلارم، استهلاک زودهنگام و حتی آسیب به اسپیندل شود. قبل از خرید باید به این فاکتورها توجه کنید:

الف) نوع دستگاه و عملیات ماشین کاری

دستگاه فرز عمودی به انکودرهای با رزولوشن بالا نیاز دارد، در حالی که دستگاه پانچ ورق بیشتر به سنسور مجاورتی و تشخیص قطعه متکی است. دستگاه تراش CNC نیز معمولاً به سنسورهایی با IP بالا (IP67 یا IP68) و مقاوم در برابر روغن برش (Coolant) نیاز دارد.

ب) دقت مورد نیاز و رزولوشن

رزولوشن انکودر با واحد Pulse Per Revolution (PPR) سنجیده می شود. برای کارهای عمومی رزولوشن 1000 تا 2500 پالس کافی است، اما برای قالب سازی دقیق و پزشکی باید از انکودرهای 10,000 تا 131,072 پالس استفاده کرد.

ج) شرایط محیطی کارگاه

گرد و غبار فلزی، پاشش روغن، ارتعاش و نوسانات برق از عوامل اصلی خرابی سنسور هستند. در کارگاه های سنگین، سنسورهای القایی با بدنه فلزی و درجه حفاظت IP67 گزینه مناسبی محسوب می شوند.

د) سازگاری الکتریکی (NPN/PNP و پروتکل)

کنترلرهای مختلف (Fanuc، Siemens، Mitsubishi، Mach3) سیگنال های متفاوتی را می پذیرند. سنسورهای NPN (Sink) و PNP (Source) باید دقیقاً مطابق ورودی PLC یا درایو انتخاب شوند. در غیر این صورت حتی سنسور سالم هم کار نمی کند.

معرفی برترین برندهای سنسور CNC در بازار جهانی و ایران

شناخت برندهای معتبر کمک می کند از خرید قطعات تقلبی و بی کیفیت که در بازار ایران بسیار رایج هستند، پرهیز کنید. مهم ترین برندهای مورد اعتماد صنعت گران عبارتند از:

Omron (ژاپن)

سری E2E و E2B این برند، پرکاربردترین سنسور القایی در دستگاه های CNC ایرانی است. دوام بالا، قیمت مناسب و فراوانی قطعات یدکی از مزایای اصلی Omron محسوب می شود.

Heidenhain (آلمان)

سلطان بلامنازع انکودرهای دقیق در جهان. انکودرهای خطی (Linear Scale) سری LS و RCN این برند در ماشین های فرز دقیق، EDM و CMM استفاده می شوند. قیمت بالایی دارند اما دقت نانومتری ارائه می دهند.

Autonics (کره جنوبی)

گزینه اقتصادی با کیفیت قابل قبول. انکودرهای سری E و سنسورهای مجاورتی PR این برند در دستگاه های CNC میان رده و روترهای چوب بسیار رایج هستند.

Fanuc (ژاپن)

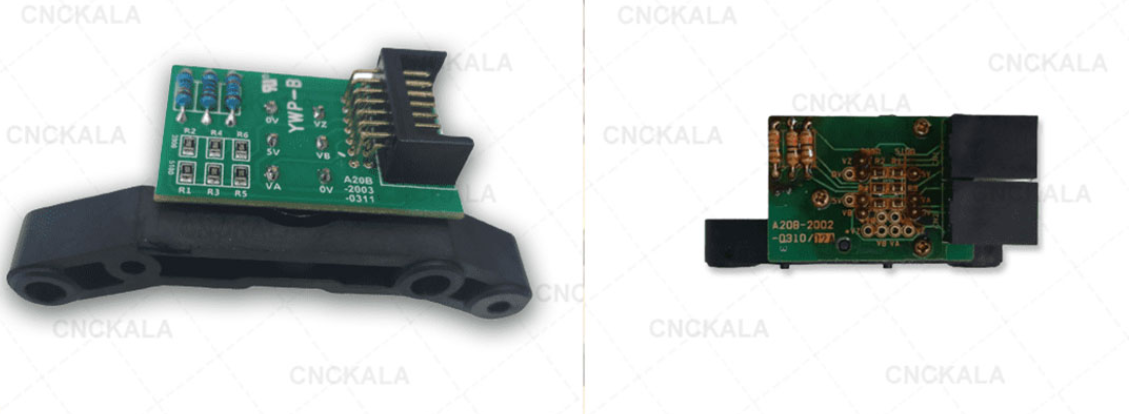

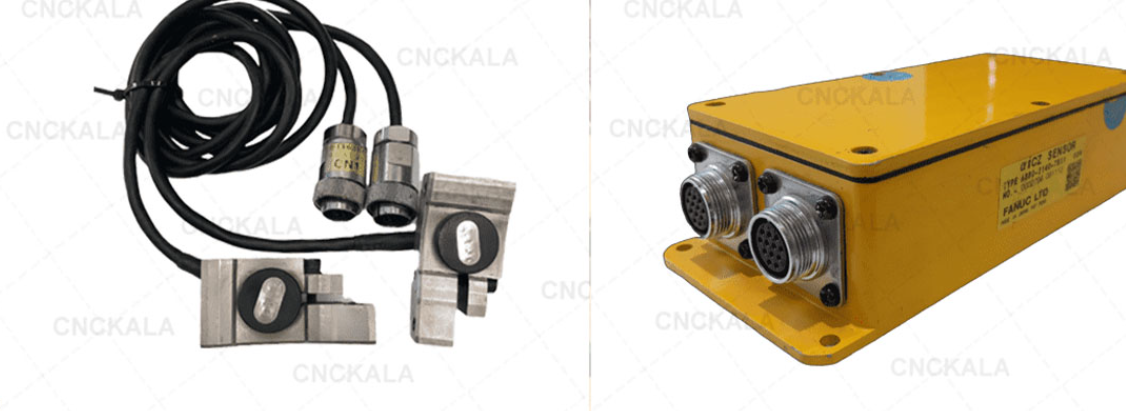

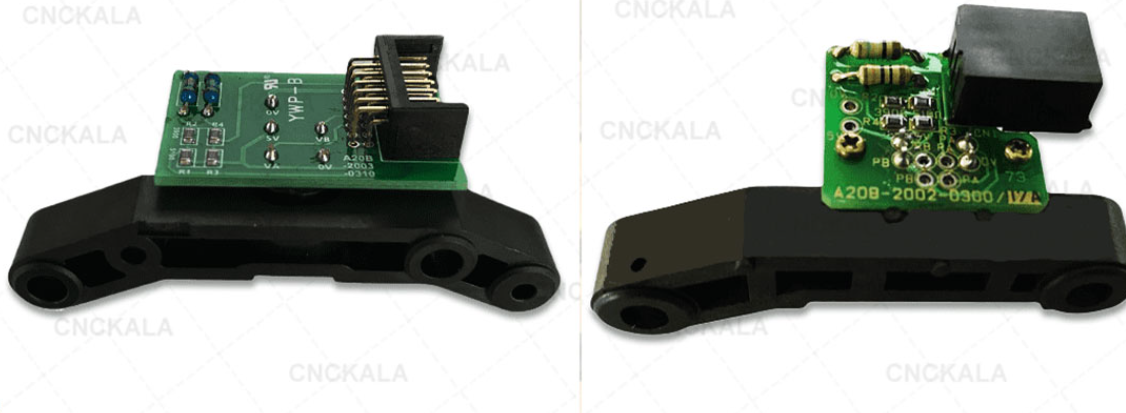

سنسورهای اختصاصی کنترلرهای Fanuc که معمولاً با پارت نامبرهای A860 شناخته می شوند. تعویض آن ها باید دقیقاً با مدل اصلی انجام شود تا با کنترلر هماهنگ باشد.

Sick و Balluff (آلمان)

برندهای صنعتی سطح بالا که در خطوط تولید خودروسازی و ماشین افزارهای اروپایی به وفور دیده می شوند. سنسورهای القایی و نوری این برندها عمر بسیار طولانی دارند.

خطاهای رایج سنسور و روش های عیب یابی حرفه ای

تشخیص سریع خرابی سنسور می تواند از توقف طولانی خط تولید جلوگیری کند. رایج ترین مشکلات و راه حل آن ها:

1. آلارم Position Error یا Following Error

این خطا معمولاً ناشی از خرابی انکودر یا قطعی کابل شیلددار است. با اسیلوسکوپ سیگنال فاز A و B را بررسی کنید؛ در صورت وجود نویز یا افت دامنه، انکودر یا کابل نیاز به تعویض دارد.

2. سنسور مجاورتی عمل نمی کند

ابتدا LED روی سنسور را بررسی کنید. اگر با نزدیک کردن فلز LED روشن نمی شود، منبع تغذیه و سیم کشی را چک کنید. در غیر این صورت سنسور سوخته است. تجمع براده فلز روی سطح حساس نیز از دلایل رایج این مشکل است.

3. تول ستر ارتفاع را اشتباه می خواند

کثیف بودن سطح تماس، فرسودگی فنر داخلی یا خرابی میکروسوییچ از دلایل اصلی است. با یک گیج اندازه گیری دقیق، صحت عملکرد را تست کنید.

4. آلارم Over Temperature در اسپیندل

ممکن است سنسور دما سالم باشد اما پمپ خنک کننده کار نکند یا مسیر آب مسدود شده باشد. ابتدا سیستم خنک کاری را بررسی کنید، سپس مقاومت PT100 را با مولتی متر چک کنید.

نکات طلایی نگهداری و افزایش عمر مفید سنسورها

سنسورها قطعات حساسی هستند که با مراقبت صحیح می توانند بیش از ده سال بدون افت کیفیت کار کنند. این توصیه ها را جدی بگیرید:

• محافظ کابل (Cable Carrier): کابل سنسورها را حتماً داخل زنجیر انرژی (Energy Chain) قرار دهید تا از خم شدن مکرر و پارگی جلوگیری شود.
• تمیزکاری دوره ای: سطح حساس سنسور نوری و القایی را هر هفته با دستمال آغشته به الکل تمیز کنید.
• منبع تغذیه پایدار: استفاده از PSU صنعتی با فیلتر نویز، عمر سنسور را چند برابر می کند.
• شیلدینگ صحیح: کابل انکودر باید از کابل های قدرت اسپیندل و VFD حداقل 20 سانتی متر فاصله داشته باشد.
• محافظ در برابر روغن: در محیط های آغشته به کوولانت، حتماً از سنسورهای با IP68 و کانکتور ضدآب استفاده کنید.
• در صورت نیاز به تعویض قطعه، بهتر است از مرکز فروش قطعات CNC که ضمانت اصالت ارائه می دهد، خرید کنید.

سنسورهای هوشمند و نقش آن ها در صنعت 4.0

نسل جدید سنسورهای CNC با قابلیت IoT و IO-Link وارد بازار شده اند. این سنسورها علاوه بر سیگنال دیجیتال معمولی، داده های تشخیصی مانند دمای داخلی، تعداد سوییچینگ و وضعیت سلامت را از طریق شبکه صنعتی به سیستم MES و SCADA ارسال می کنند. نتیجه، پیاده سازی استراتژی Predictive Maintenance یا نگهداری پیشگیرانه است؛ یعنی پیش بینی خرابی قبل از وقوع آن و کاهش توقفات ناخواسته خط تولید.

در ماشین های نسل جدید، سنسورها با هوش مصنوعی ترکیب شده و به سیستم Adaptive Control اجازه می دهند در لحظه، پارامترهای برش را بر اساس سایش ابزار و جنس قطعه کار تنظیم کند. این تحول باعث می شود عمر ابزار چند برابر شده و کیفیت قطعات در طول شیفت کاری ثابت بماند.

قیمت سنسور CNC در بازار ایران؛ چه عواملی آن را تعیین می کند؟

قیمت سنسورهای CNC در بازار ایران به فاکتورهای متعددی بستگی دارد که شناخت آن ها به خرید هوشمندانه کمک می کند:

• برند و کشور سازنده: سنسورهای آلمانی (Sick، Balluff) و ژاپنی (Omron، Fanuc) بالاترین قیمت و سنسورهای چینی درجه 1 و 2 قیمت پایین تری دارند.
• نوع خروجی و پروتکل: سنسورهای با خروجی آنالوگ (4-20mA) یا پروتکل های صنعتی (Profibus، EtherCAT) گران تر از مدل های دیجیتال ساده هستند.
• درجه حفاظت (IP Rating): سنسورهای IP68 و ضدانفجار (ATEX) قیمت به مراتب بالاتری دارند.
• دقت و رزولوشن: انکودرهای مطلق با رزولوشن بالا تا چند ده میلیون تومان قیمت دارند.
• نوسانات نرخ ارز: از آنجا که اکثر سنسورها وارداتی هستند، نوسان دلار مستقیماً روی قیمت تمام شده تأثیر می گذارد.

برای اطلاع از قیمت دقیق هر مدل، پیشنهاد می شود به فروش قطعات سی ان سی معتبر مراجعه کرده و پیش از خرید، مشاوره فنی دریافت کنید تا از پرداخت هزینه برای قابلیت هایی که نیاز ندارید، پرهیز شود.

سوالات متداول درباره سنسورهای CNC

جمع بندی نهایی

سنسورها اجزایی کوچک اما استراتژیک در دستگاه CNC هستند که مستقیماً روی دقت، سرعت، ایمنی و هزینه تمام شده تولید تأثیر می گذارند. شناخت دقیق انواع انکودر، سنسور مجاورتی، تول ستر، سنسور دما و ارتعاش، همراه با انتخاب برند معتبر و نصب صحیح، می تواند عمر ماشین افزار شما را چندین سال افزایش دهد و از خسارات ناشی از خرابی ابزار و تولید قطعات معیوب جلوگیری کند.

قبل از هر خرید، پارامترهایی مانند نوع خروجی، درجه حفاظت، برند و گارانتی را بررسی کنید و در صورت امکان از مشاوره تخصصی بهره بگیرید. صنعت گرانی که روی کیفیت سنسورها سرمایه گذاری می کنند، در میان مدت با کاهش توقفات، افزایش کیفیت و سودآوری بیشتر، پاداش این تصمیم هوشمندانه را دریافت خواهند کرد.
